產品名稱：PMLAB DIC-3D系統

測量原理

雙目立體視覺

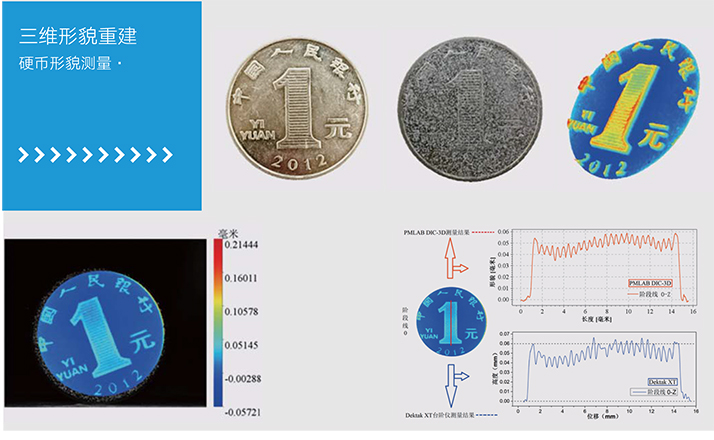

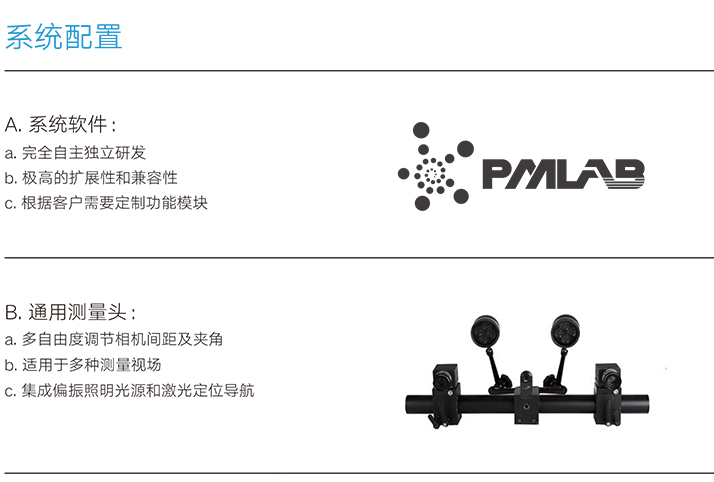

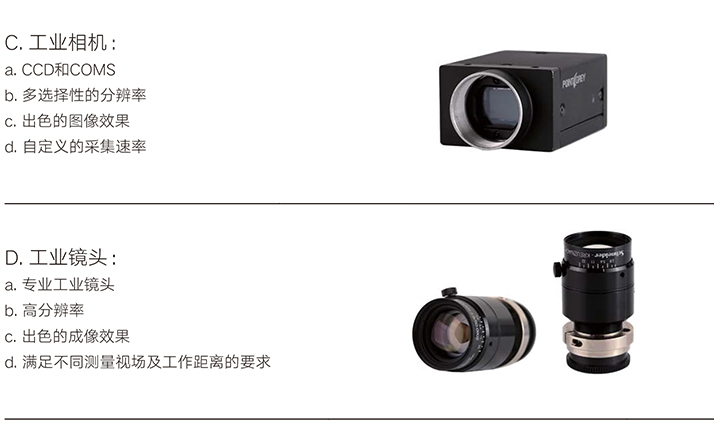

PMLAB DIC-3D系統使用兩個相機，基于雙目立體視覺原理，采用三維數字圖像相關方法，可對被測物體表面的三維形貌和載荷作用下的三維變形場進行測量。

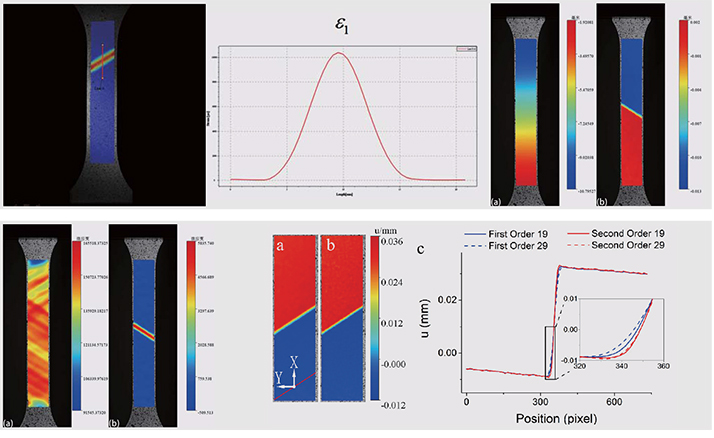

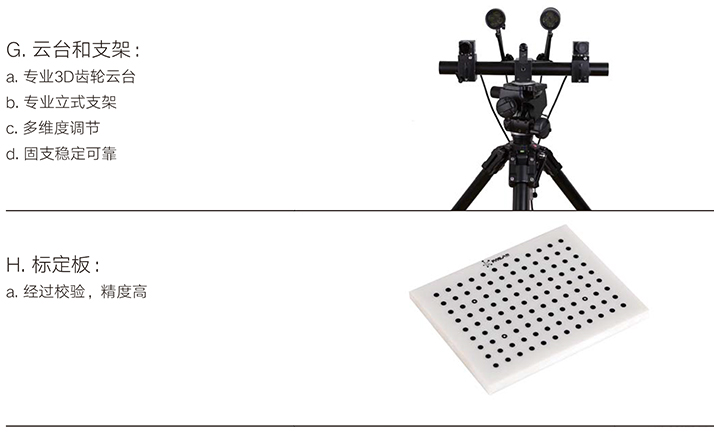

主要原理：利用經過校驗的標定板對雙目相機系統進行標定，獲得兩個相機的內外參數；利用相關匹配算法，得到左右相機采集圖像中對應點的視差，從圖像中各點的視差數據和預先獲得的標定參數重建物體表面的三維形貌；通過比較載荷作用下測量區域內個點的三維形貌的變化，得到被測物體全場三維位移分布及應變分布。
